密封氣囊安裝經驗分享4：密封氣囊與變徑橡膠圈的搭配使用方式
2022-11-30
關鍵詞：電纜管孔、索導管孔、變徑橡膠圈、密封氣囊
在電纜管孔或索導管孔防水封堵施工中，遇到超大管孔（內徑φ220-400mm）時，并且管孔的環形空隙寬度超過80mm（單邊寬度平均40mm），密封氣囊無法有效填充管孔空隙，這時候就要用到變徑橡膠圈（見下圖），利用多種規格變徑橡膠圈搭配組合來縮小電纜管孔的空隙寬度。
變徑橡膠圈與密封氣囊搭配圖

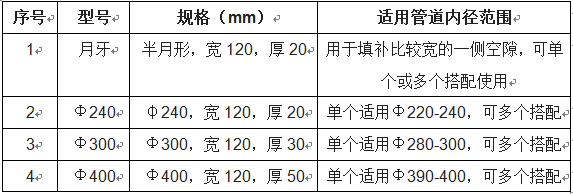

變徑橡膠圈型號規格表
為保證變徑橡膠圈與管道內壁（又或是橡膠圈之間）的緊密貼合，需要先對變徑橡膠圈外側中縫的凹槽貼一條防水膠帶（見下圖）。

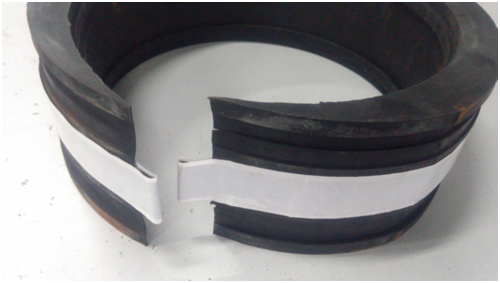

變徑橡膠圈粘貼防水膠帶式樣圖
在安裝變徑橡膠圈時，先撕掉防水膠帶隔離紙，在對防水膠帶表面涂抹潤滑劑，確保在較短時間內防止膠帶與接觸物發生粘連，影響后續安裝操作。

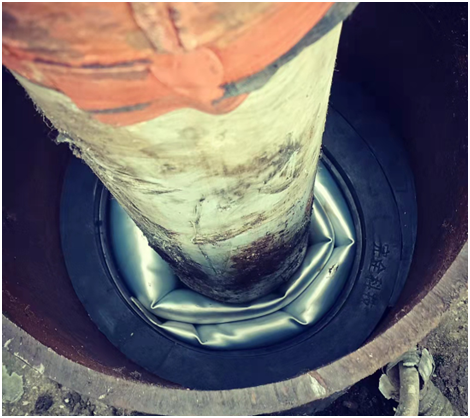

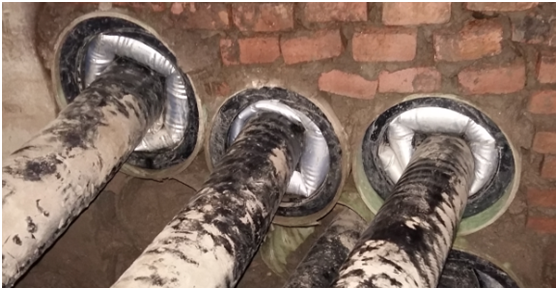

電纜管孔安裝變徑橡膠圈與密封氣囊效果圖

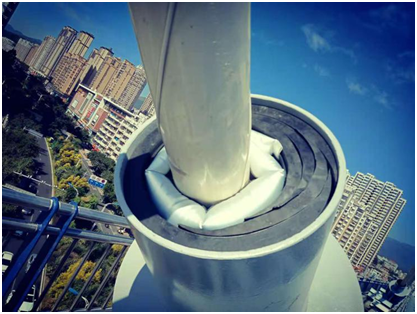

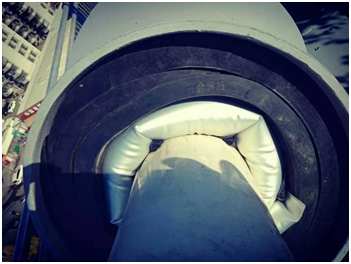

索導管孔安裝變徑橡膠圈與密封氣囊效果圖

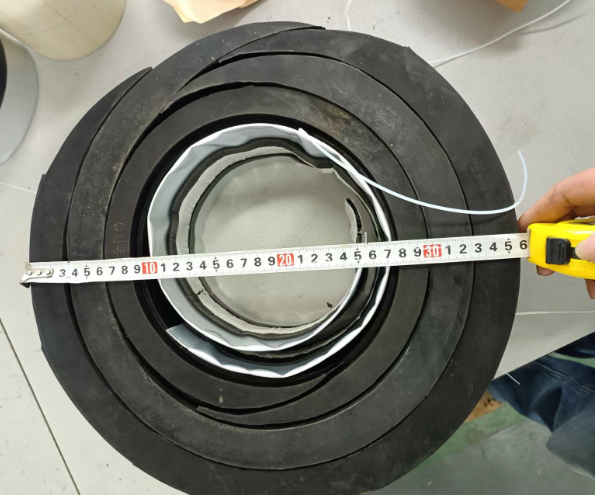

多種規格變徑橡膠圈搭配組合1
多種規格變徑橡膠圈搭配組合2
在根據管孔內徑空隙寬度搭配變徑橡膠圈后，再根據電纜或纜索直徑選擇對應規格的密封氣囊，主要把握：1、密封氣囊有效膨脹長度要能夠包裹電纜或纜索直徑一周還略多一點（超出50mm以上為宜）；2、密封氣囊安裝位置要與變徑橡膠圈基本保持一致。
以上就是常規操作經常遇到的情況介紹，希望能夠給到大家一些幫助。若是遇到其它特殊情況，可電話聯系（李工18973338007）做進一步溝通交流。
